Otulina zbrojenia — wymagania normowe i błędy wykonawcze
Zespół Betonowski ·
Otulina zbrojenia to warstwa betonu między powierzchnią elementu a najbliższym prętem, zwykle strzemieniem. Wg Eurokodu 2 jej grubość nominalna to otulina minimalna plus odchyłka wykonawcza (zalecane 10 mm). Dla stropu wewnątrz budynku daje to najczęściej ok. 25 mm, dla fundamentu na gruncie bez podbetonu co najmniej 75 mm.
Otulina betonowa to najtańszy element trwałości konstrukcji żelbetowej i jednocześnie jeden z najczęstszych powodów uwag przy odbiorze zbrojenia. Kilka milimetrów za mało oznacza szybszą korozję prętów, kilkanaście za dużo — mniejszą nośność i rysy. Poniżej zebraliśmy, jak Eurokod 2 wyznacza grubość otuliny, jakie wartości wychodzą dla typowych elementów, jak jej pilnować na budowie i co sprawdzić przed betonowaniem.
Wszystkie liczby w tym artykule są przykładami obliczeń wg zaleceń normy. Wartości wiążące dla Twojego obiektu są w projekcie konstrukcyjnym — projektant dobiera je do klasy ekspozycji, klasy betonu, średnic, wymagań odporności ogniowej i postanowień załącznika krajowego.
Po co jest otulina
Warstwa betonu nad prętem pełni trzy funkcje:
- Chroni stal przed korozją. Beton ma odczyn silnie zasadowy, który pasywuje stal. Z czasem dwutlenek węgla z powietrza obniża to pH (karbonatyzacja), a chlorki z soli drogowej lub wody morskiej niszczą warstwę pasywną. Im grubsza i szczelniejsza otulina, tym później to zjawisko dociera do pręta.
- Zapewnia przyczepność i przekazanie sił między stalą a betonem — bez odpowiedniej otuliny zakotwienia i zakłady prętów nie przeniosą obliczeniowych sił.
- Chroni zbrojenie w pożarze. Wymagania odporności ogniowej (PN-EN 1992-1-2) często wymuszają większą odległość osi pręta od powierzchni niż warunki trwałości.
Jak Eurokod 2 wyznacza otulinę
Zasady podaje PN-EN 1992-1-1, punkt 4.4.1. Na rysunkach projektant podaje otulinę nominalną:
c_nom = c_min + Δc_dev
gdzie otulina minimalna to największa z trzech wartości:
c_min = max(c_min,b ; c_min,dur + Δc_dur,γ − Δc_dur,st − Δc_dur,add ; 10 mm)
- c_min,b — warunek przyczepności: dla pojedynczego pręta równy jego średnicy (dla wiązki prętów — średnicy zastępczej). Gdy największe ziarno kruszywa przekracza 32 mm, wartość zwiększa się o 5 mm.
- c_min,dur — warunek trwałości z tablicy 4.4N, zależny od klasy ekspozycji i klasy konstrukcji.
- Δc_dur,γ, Δc_dur,st, Δc_dur,add — dodatki i redukcje (dodatkowe bezpieczeństwo, stal nierdzewna, dodatkowe zabezpieczenia). Zalecana wartość każdego z nich to 0 mm; inne przyjmuje się tylko z uzasadnieniem w projekcie.
- Δc_dev — odchyłka wykonawcza. Zalecana wartość to 10 mm. Norma dopuszcza jej zmniejszenie, gdy wykonanie objęte jest systemem kontroli jakości z pomiarami otuliny, a ostateczne zasady określa załącznik krajowy i projektant.
Zwróć uwagę na znaczenie Δc_dev dla wykonawcy: projekt zakłada, że pręty mogą znaleźć się do 10 mm bliżej powierzchni niż wartość nominalna. Ten zapas jest dla montażu, a nie dla błędów — dystanse dobiera się na c_nom.
Klasy ekspozycji
Klasy ekspozycji opisują środowisko, w którym pracuje element (PN-EN 206 i tablica 4.1 w PN-EN 1992-1-1). Jeden element może mieć kilka klas jednocześnie, np. XC4 i XF1.
| Klasa | Środowisko | Typowe elementy |
|---|---|---|
| X0 | brak ryzyka korozji (beton bez zbrojenia lub bardzo suche wnętrze) | rzadko w żelbecie |
| XC1 | suche lub stale mokre | stropy i ściany wewnątrz budynków o niskiej wilgotności, elementy stale zanurzone |
| XC2 | mokre, rzadko suche | fundamenty, powierzchnie długotrwale w kontakcie z wodą |
| XC3 | umiarkowana wilgotność | elementy zewnętrzne osłonięte od deszczu, pomieszczenia o podwyższonej wilgotności |
| XC4 | cyklicznie mokre i suche | elementy zewnętrzne narażone na deszcz: balkony, attyki, ściany |
| XD1–XD3 | chlorki inne niż z wody morskiej | elementy narażone na sól odladzającą: parkingi, rampy, mosty |
| XS1–XS3 | chlorki z wody morskiej | konstrukcje nadmorskie i morskie |
| XF1–XF4 | zamrażanie i rozmrażanie (z solą lub bez) | elementy zewnętrzne, nawierzchnie |
| XA1–XA3 | agresja chemiczna | fundamenty w gruntach i wodach agresywnych, oczyszczalnie |
Klasy XF i XA wpływają głównie na wymagania wobec betonu (klasa wytrzymałości, w/c, napowietrzenie, cement), a otulinę wyznacza się dla klas XC, XD i XS.
Klasy konstrukcji S1–S6
Klasa konstrukcji łączy wymagany okres użytkowania z jakością betonu i wykonania. Dla budynków o projektowym okresie użytkowania 50 lat norma zaleca klasę S4. Tablica 4.3N pozwala ją modyfikować: dla 100 lat podnosi się klasę o 2, a obniżyć ją można np. przy wyższej klasie wytrzymałości betonu, przy elementach płytowych (gdy położenie prętów nie zależy od procesu budowy) lub przy specjalnej kontroli jakości produkcji betonu. Każda klasa w górę lub w dół zmienia c_min,dur o 5 mm.
Tablica 4.4N — otulina ze względu na trwałość dla klasy S4
Wartości zalecane c_min,dur dla stali zbrojeniowej (nie sprężającej), klasa konstrukcji S4:
| Klasa ekspozycji | c_min,dur [mm] |
|---|---|
| X0 | 10 |
| XC1 | 15 |
| XC2 / XC3 | 25 |
| XC4 | 30 |
| XD1 / XS1 | 35 |
| XD2 / XS2 | 40 |
| XD3 / XS3 | 45 |
Do tych wartości dochodzi Δc_dev, a wynik porównuje się z warunkiem przyczepności (średnica pręta) i minimum 10 mm.
Fundamenty — dodatkowy warunek dla betonu na gruncie
Punkt 4.4.1.3(4) PN-EN 1992-1-1 dotyczy betonu układanego na nierównych powierzchniach. Wartości zalecane:
- beton układany na przygotowanym podłożu, w tym na podbetonie (chudym betonie) — otulina co najmniej 40 mm,
- beton układany bezpośrednio na gruncie — otulina co najmniej 75 mm.
Różnica 35 mm wynika z tego, że grunt nie daje równej powierzchni pod dystanse, a zbrojenie łatwo zanieczyścić ziemią. Dlatego pod ławy i płyty fundamentowe wykonuje się podbeton — oprócz mniejszej otuliny daje czyste, równe podłoże do montażu zbrojenia. Projektanci zwykle traktują te wartości jako otulinę nominalną dolnej powierzchni; sprawdź, jak zapisano to w Twoim projekcie.
Przykłady obliczeń
Strop wewnątrz budynku mieszkalnego, XC1, S4, pręty fi 12, strzemion brak:
- c_min,b = 12 mm, c_min,dur = 15 mm, minimum 10 mm → c_min = 15 mm,
- c_nom = 15 + 10 = 25 mm.
Ściana fundamentowa, powierzchnia od gruntu, XC2, S4, pręty pionowe fi 16, poziome fi 12 na zewnątrz:
- c_min,b = 12 mm (pręt najbliżej powierzchni), c_min,dur = 25 mm → c_min = 25 mm,
- c_nom = 25 + 10 = 35 mm do pręta poziomego.
Belka zewnętrzna narażona na deszcz, XC4, S4, strzemiona fi 8, pręty główne fi 20:
- dla strzemienia: c_min = max(8; 30; 10) = 30 mm → c_nom = 40 mm,
- pręt główny leży głębiej o średnicę strzemienia: 40 + 8 = 48 mm do jego powierzchni, a jednocześnie musi spełniać warunek c_min,b = 20 mm + Δc_dev — spełnia.
Tabela praktyczna — typowe wartości otuliny nominalnej
Wartości poglądowe dla klasy S4, Δc_dev = 10 mm i prętów do fi 25. Nie zastępują projektu — nie uwzględniają wymagań ogniowych, modyfikacji klasy konstrukcji ani zapisów załącznika krajowego.
| Element | Typowa klasa ekspozycji | c_min,dur [mm] | c_nom [mm] |
|---|---|---|---|
| Strop, ściana, słup wewnątrz suchego budynku | XC1 | 15 | 25 |
| Elementy w pomieszczeniach wilgotnych, zewnętrzne osłonięte | XC3 | 25 | 35 |
| Ściany fundamentowe, boki ław (od gruntu) | XC2 | 25 | 35 |
| Spód ławy / płyty na podbetonie | XC2 + warunek 4.4.1.3(4) | 25 | min. 40 |
| Spód ławy / płyty bezpośrednio na gruncie | XC2 + warunek 4.4.1.3(4) | 25 | min. 75 |
| Balkon, attyka, ściana zewnętrzna na deszczu | XC4 (+ XF) | 30 | 40 |
| Strop garażu, rampa z solą odladzającą | XD3 (+ XF4) | 45 | 55 |
Przy prętach grubych warunek przyczepności może przejąć kontrolę: dla pręta fi 32 w XC1 otulina minimalna wynosi 32 mm, a nominalna 42 mm.
Dystanse — jak utrzymać otulinę w praktyce
Otulinę wyznacza projektant, ale utrzymują ją dystanse i dyscyplina na budowie. Najczęściej stosowane rozwiązania:
- Dystanse plastikowe — punktowe (gwiazdki, krążki na pręty pionowe w ścianach i słupach) oraz liniowe pod dolne siatki płyt. Lekkie i tanie, dobre w stropach i elementach wewnętrznych. Dobierz wysokość dokładnie do c_nom i średnicy pręta, na którym stoją.
- Dystanse betonowe i włóknobetonowe — kostki, listwy, „klocki” z drutem do przywiązania. Sprawdzają się w fundamentach, ścianach w gruncie i elementach narażonych na wilgoć, bo nie tworzą w otulinie innego materiału. Przenoszą większe obciążenia, np. ciężkie zbrojenie płyt fundamentowych.
- Krzesełka (podpórki) stalowe — utrzymują górną siatkę płyty na właściwej wysokości. Muszą być dość sztywne, żeby nie uginały się pod ludźmi, i stać na dolnej siatce, a nie na deskowaniu, jeśli są bez zabezpieczenia antykorozyjnego.
Rozstaw dystansów dobiera się tak, żeby siatka nie uginała się między nimi pod ciężarem prętów, ludzi i betonu — podają go zwykle producent dystansów i projekt technologii. Kawałki cegły, drewna, styropianu czy kamienie to nie są dystanse: kruszą się, pochłaniają wodę albo zostawiają w otulinie słaby punkt, którym woda dociera do stali.
Tolerancje wykonania wg PN-EN 13670
Norma wykonawcza PN-EN 13670 „Wykonywanie konstrukcji z betonu” określa dopuszczalne odchyłki położenia zbrojenia. Dla otuliny najważniejsza jest odchyłka ujemna: w podstawowej klasie tolerancji wynosi ona 10 mm, czyli odpowiada zalecanemu Δc_dev z Eurokodu. Odchyłka dodatnia (otulina większa od nominalnej) jest dopuszczalna w większym zakresie, rosnącym z wysokością przekroju, ale też ma limit. Jeśli projekt przyjmuje zmniejszone Δc_dev, wykonawca musi utrzymać odpowiednio ciaśniejszą tolerancję.
Najczęstsze błędy przy otulinie
- Brak dystansów albo za mało dystansów. Siatka leży na deskowaniu lub ugina się między podporami. Po rozdeskowaniu pręty widać przez cienką warstwę zaczynu, a po kilku latach pojawiają się rdzawe zacieki i odpryski.
- Dystanse o złej wysokości. Typowe: dystans 25 mm pod siatkę, która wymaga 35 mm, albo dystans dobrany do pręta głównego, choć najbliżej powierzchni leży strzemię.
- Za duża otulina. Górna siatka podniesiona za wysoko lub dolna położona na zbyt wysokich dystansach zmniejsza wysokość użyteczną przekroju d. W płycie 20 cm z d ≈ 170 mm przesunięcie dolnych prętów o 10 mm w górę daje d ≈ 160 mm, czyli ok. 6% mniejsze ramię sił wewnętrznych i odpowiednio mniejszą nośność na zginanie. Gruba warstwa betonu bez zbrojenia sprzyja też szerszym rysom.
- Przemieszczenie siatki przy chodzeniu i betonowaniu. Ludzie chodzą po górnej siatce, betoniarz ciągnie wąż pompy, wibrator dociska pręty. Krzesełka przewracają się, a górne pręty nad podporami lądują przy dolnej siatce — tam, gdzie są najbardziej potrzebne, ich nie ma. Pomagają kładki z desek na czas betonowania i sztywne podpórki.
- Otulina strzemion vs prętów głównych. W belkach, słupach i wieńcach otulinę liczy się do strzemienia. Jeżeli dystanse podłożono pod pręt główny, strzemię ma otulinę mniejszą o własną średnicę.
- Haki i końcówki drutu wiązałkowego skierowane do deskowania. Wystają w otulinę i rdzewieją na powierzchni. Końcówki drutu zagina się do środka elementu.
- Zanieczyszczone zbrojenie i podłoże. Ziemia, błoto, olej szalunkowy na prętach osłabiają przyczepność, a w fundamentach bez podbetonu zbrojenie łatwo wcisnąć w grunt.
Kontrola otuliny przy odbiorze zbrojenia
Odbiór zbrojenia przed betonowaniem to ostatni moment, w którym poprawka kosztuje kilka minut. Przy otulinie sprawdzamy:
- Czy wysokość dystansów odpowiada c_nom z rysunku dla każdego elementu i każdej powierzchni (spód, boki, góra).
- Czy dystanse stoją pod prętem najbliżej powierzchni (strzemię, pręt rozdzielczy) i w rozstawie, przy którym siatka się nie ugina.

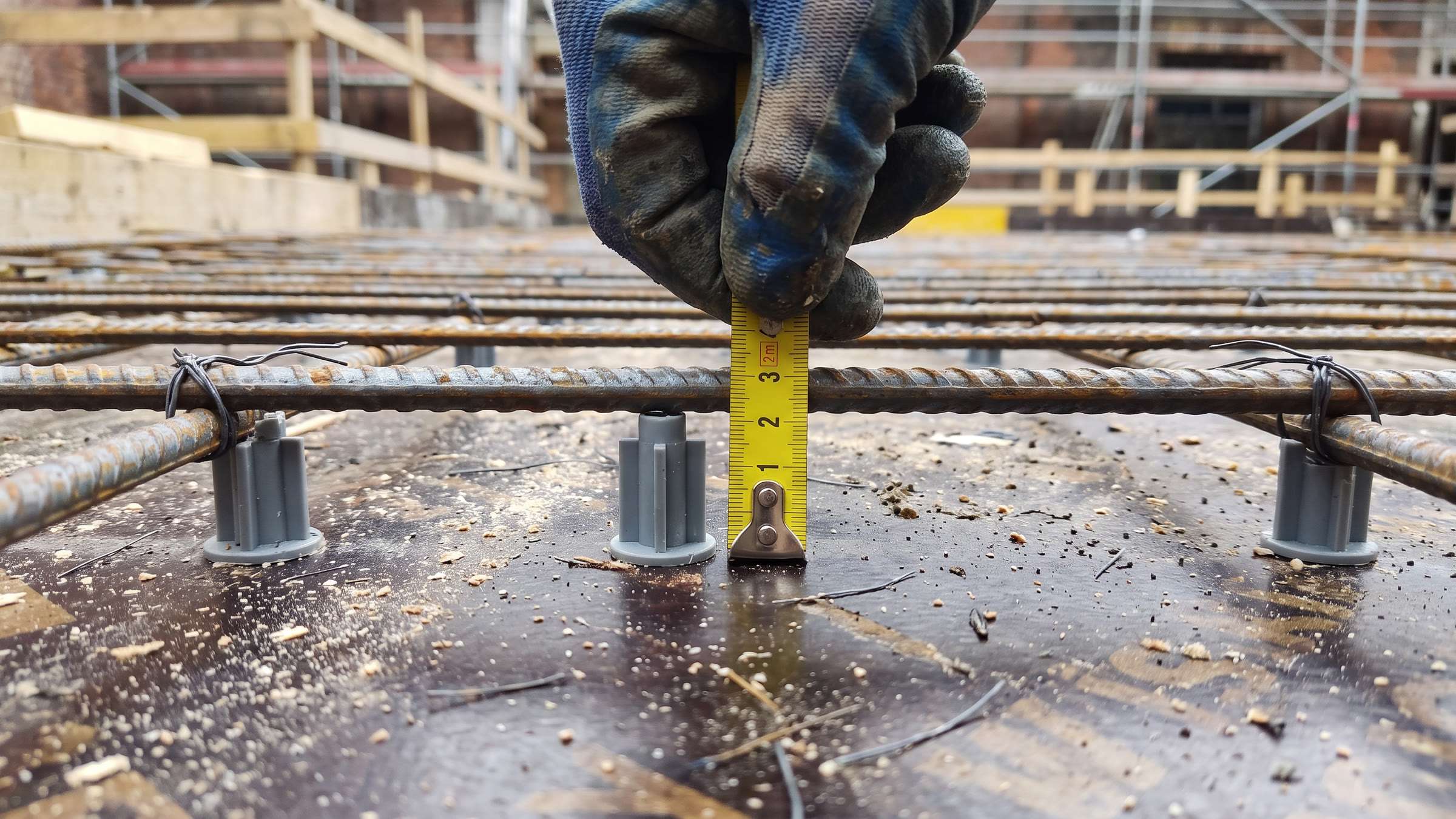

- Czy górna siatka stoi na stabilnych krzesełkach i ma właściwą wysokość — pomiar miarką od deskowania do góry pręta w kilku punktach.
- Boczne otuliny w ścianach i słupach: dystanse na prętach pionowych, prześwit między zbrojeniem a deskowaniem po jego zamknięciu.
- Brak drutów i haków w otulinie, czystość prętów i deskowania.
- Zgodność z rysunkami w miejscach szczególnych: przy otworach, krawędziach, w węzłach, na zakładach, gdzie pręty leżą obok siebie i łatwo „zjeść” otulinę.
Po zabetonowaniu otulinę można zweryfikować skanerem zbrojenia (profometrem), gdy są wątpliwości albo wymaga tego projekt. Prościej i taniej jest jednak sprawdzić wszystko przed betonowaniem — przy betonowaniu zwracamy uwagę, żeby pompa i ludzie nie przemieszczali zbrojenia.
Otulina a koszt i organizacja robót
Dystanse to drobny koszt w porównaniu z naprawą odsłoniętych prętów, iniekcjami czy ekspertyzą nośności stropu z obniżonym zbrojeniem. Przy wycenie zbrojenia ustal z wykonawcą, kto dostarcza dystanse i krzesełka oraz kto odpowiada za kontrolę otuliny przed odbiorem — szerzej o tym, co powinno być w stawce montażu, piszemy w artykule o cenie zbrojenia za kg.
W naszych usługach zbrojarskich montaż dystansów i sprawdzenie otuliny przed zgłoszeniem do odbioru należy do zakresu brygady i jej brygadzisty. Jeśli przygotowujesz roboty żelbetowe, wyślij rysunki i zestawienie stali przez formularz wyceny.
